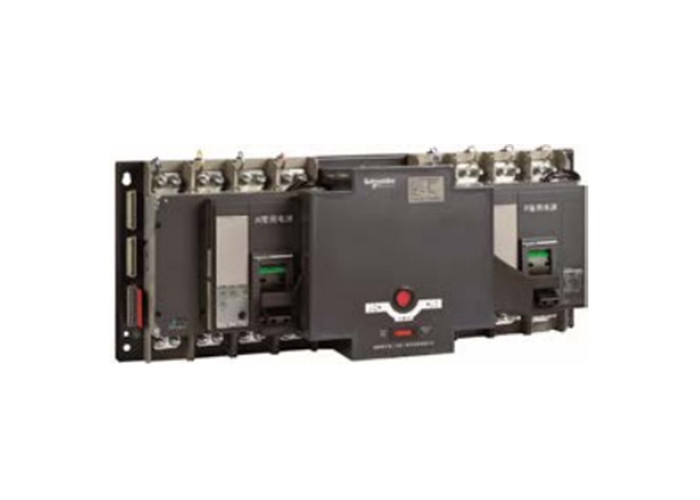

Kelas CB Switch Transfer Otomatis dengan pelepasan overcurrent dan arus nominal WATSN-800
Product Details
| Operasi: | -5~40℃ | Penyimpanan dan Transportasi: | -25~55℃ |
|---|---|---|---|
| Nilai tegangan operasi (V): | Gunakan AC50Hz | Kapasitas pemutusan tertinggi: | Icu AC50Hz 220/240V |
| (kA nilai efektif): | 380/415v | Ketahanan Listrik: | AC50Hz 440V-Masuk |
| Menyoroti |
Overcurrent Release Otomatis Transfer Switch,WATSN-800 Switch Transfer Otomatis,Kelas CB Switch Transfer Otomatis |
||
Product Description
Kelas CB Automatic Transfer Switch dengan pelepasan overcurrent dan arus nominal WATSN-800
Kelas CB
ATSE dengan pelepasan overcurrent
Kontak utamanya dapat ditutup dan digunakan untuk memutus arus sirkuit pendek
WATSN seri switch transfer otomatis adalah kelas CB switch transfer otomatis jika
mengadopsi pemutus sirkuit dengan pelepasan overcurrent sebagai aktuator.
fungsi pelindung, itu dapat memberikan sirkuit pendek dan perlindungan overload untuk
Kapasitas pembuatan dan pemecahnya sangat besar.
lebih tinggi dari komponen lain seperti kontaktor dan relay.
| Model dan spesifikasi Karakteristik listrik yang ditentukan menurut IEC 60947-6-1 & GB14048.11 |
WATSN-800 | WATSN-1000 | WATSN-1250 | WATSN-1600 | |||
| Jumlah tiang | 34 | 3,4 | 34 | 34 | |||
| Pengontrol | |||||||
| Tipe A | ■ | ■ | ■ | ■ | |||
| Tipe B | ■ | ■ | ■ | ||||
| Tipe D | |||||||
| Komponen pemicu | NS-N,NS-H | ||||||
| Listrik nominal (A) | Di dalam | 800 | 1000 | 1250 | 1600 | ||
| Tegangan isolasi nominal V) | Dan | 800 | 800 | 800 | 800 | ||
| Tekanan tahan impuls nominal (kV) | UIMF | 8 | 8 | 8 | 8 | ||
| Votage operasi nominal (V) | UE | AC50Hz | 415 | 415 | 415 | 415 | |
| Kapasitas pemecahan akhir | Icu | AC50Hz | 220/240V | 50/70 | 50/70 | 50/70 | 50/70 |
| (nilai efektif kA) | 380/415V | 50/70 | 50/70 | 50/70 | 50/70 | ||
| Kapasitas pemecahan operasi | Ics | (% 1cu) | 75% | 75% | 75% | 75% | |
| Fungsi isolasi | ■ | ■ | ■ | ■ | |||
| Ketahanan mekanik | (??) | 10000 | 10000 | 10000 | 10000 | ||
| Daya tahan listrik | (??) | AC50Hz 440V-In | 5000 | 5000 | 4000 | 2000 | |
| Waktu transfer kontak minimum | (**) | S | 2.5 | 2.5 | 2.5 | 2.5 | |
| Perlindungan dan pengukuran | |||||||
| Unit kontrol yang bisa ditukar | Rilis bersama (standar) | Mic2.0 | Mic2.0 | Mic2.0 | Mic2.0 | ||
| Rilis bersama (standar) | Mic5.0 | Mic5.0 | Mic5.0 | Mic5.0 | |||
| Pemasangan dan koneksi | |||||||
| Fiksasi / Koneksi panel depan | (***) | ■ | ■ | ■ | |||
| Perangkat pembantu pemantauan dan indikasi | |||||||
| Sinyal umpan balik posisi | ■ | ■ | ■ | ||||
| Fungsi penghubung perlindungan kebakaran | ■ | ■ | ■ | ||||
| Sinyal umpan balik alarm | ■ | ■ | ■ | ||||
Jenis pengontrol termasuk: A - tipe terminal; B - tipe dasar; D - tipe cerdas

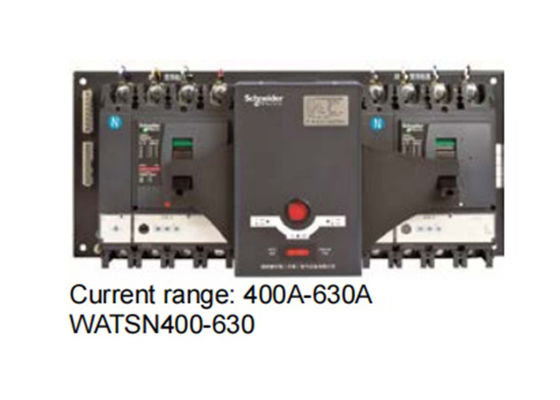

Tingkat arus frame: 63, 100, 160, 250, 400, 630, 800, 1000, 1250, 1600
Arus nominal: Tergantung pada tingkat frame yang berbeda, pelepasan dipilih oleh pengguna (dengan mengacu pada sampel pemutus sirkuit NSX/NS)
Jumlah tiang yang dapat dipilih: 2 (hanya untuk seri iC65), 3, 4 (semua seri)
Perangkat listrik Kelas: CB - dengan perlindungan terhadap sirkuit pendek dan overload
Mode operasi: R - Perubahan otomatis dan pemulihan otomatis; S - Perubahan otomatis tanpa pemulihan otomatis; I - Standby saling
Fungsi tambahan: X-linking perlindungan kebakaran; F-sinyal umpan balik; I - modul pemantauan arus (hanya tersedia untuk pengontrol Tipe D)
Release class CB. Release dengan rentang perlindungan yang berbeda dapat dipilih berdasarkan kebutuhan pengguna.
*: Dua metode pemasangan dapat disediakan: perangkat dipasang dan panel dipasang.
Silakan tambahkan catatan jika instalasi panel diperlukan. produk iC65 tidak mendukung
pengontrol panel yang dipasang.
**: F - Fungsi sinyal umpan balik (termasuk umpan balik posisi dan umpan balik alarm, silakan tambahkan teks penjelasan jika perlu).Produk seri 800-1600A termasuk kelompok umpan balik posisi dan kelompok umpan balik alarm sebagai standarUntuk 63A dan produk arus yang lebih rendah, hanya sekelompok umpan balik posisi yang tersedia.
