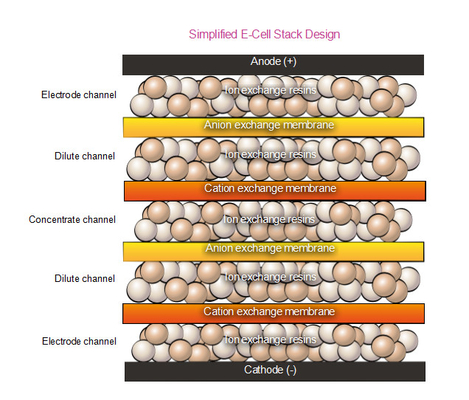

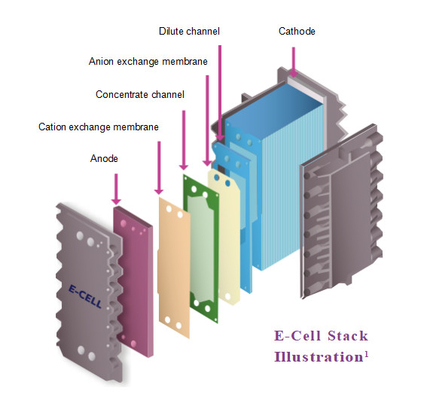

Teknologi elektrodeionisasi (EDI) E-Cell* dari Veolia menghilangkan sisa garam dan spesies air yang dapat dionifikasi - seperti karbon dioksida, silika, amonia, dan bor - dari sumber air Anda.Sistem EDI dibangun di sekitar komponen inti yang disebut tumpukan EDIVeolia menawarkan beberapa pilihan E-Cell stack untuk memenuhi berbagai aplikasi dan juga memasok sistem EDI yang telah dirancang sebelumnya.Terlepas dari apakah Anda membeli E-Cell tumpukan atau sistem lengkap, Veolia memiliki keahlian, jangkauan global, dan kinerja yang terbukti untuk menanamkan kepercayaan pada sistem air ultra murni atau kemurnian tinggi Anda.
|
Spesifikasi
|
|
Merek
|
Veolia EDI
|
|
Ppm yang dapat ditukar
|
36
|
|
Bar Tekanan Masuk
|
6.9
|
|
Tekanan masuk psi
|
100
|
|
Suhu maksimum °C
|
40
|
|
Suhu maksimum °F
|
104
|
|
Bar penurunan tekanan
|
2,4-3,4
|
|
Penurunan tekanan psi
|
35-50
|
|
Pengembalian %
|
hingga 97%
|
|
Konduktivitas μs/cm
|
< 62
|
|
Kisaran pH
|
4-11
|
|
Aliran m3/h
|
4, 2-7,8
|
|
Tingkat aliran gpm/ft2
|
18-34 tahun
|
|
Tegangan daya V
|
0-400 VDC
|
|
Dimensi / Berat
|
|
Berat pengiriman kg
|
165
|
|
Berat kapal lbs
|
364
|
|
Aplikasi
|
Air untuk injeksi, Farmasi, Laboratorium
|
Gambar berikut menunjukkan GE, Suez dan Veolia dari kiri ke kanan (semua produk yang sama: MK-7 EDI Stack).

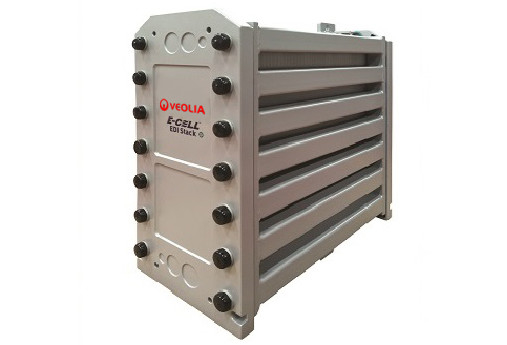

Sebagai komponen dari lini produk elektrodeionisasi E-Cell*, E-Cell MK-7 Stack dirancang untuk:
• Menggunakan arus listrik untuk menyediakan air ultra murni untuk pembangkit listrik, produksi panel surya, dan banyak industri berat lainnya.
• Memberikan kinerja terbaik, mencakup standar tertinggi kualitas air produk dan konsumsi energi terendah.
• Meminimalkan permintaan pembersihan pada tingkat kekerasan air masukan yang lebih tinggi melalui operasi lawan arus.
• Dijamin tidak bocor.
• Bekerja terus menerus dan tidak melibatkan kaustik atau asam untuk regenerasi resin pertukaran ion di dalam tumpukan.
• Tidak memerlukan suntikan air garam atau sirkulasi kembali konsentrat.
Air produk dari E-Cell MK-7 dapat dipercaya untuk memenuhi aplikasi air ultra murni yang paling ketat saat ini, termasuk:
• Air pemanas boiler demineralisasi untuk boiler tekanan tinggi di pembangkit listrik dan lokasi industri berat lainnya.
• Air ultra murni untuk membilas panel surya dan mikroelektronik lainnya.
Penjaminan Mutu
• Ditandai dengan CE, RoHS, CSA, dan EAS.
• Diproduksi di fasilitas ISO 9001 dan ISO 14001.
• E-Cell MK-7 Stacks halal disertifikasi oleh Dewan Makanan dan Nutrisi Islam Amerika (IFANCA))
Aplikasi Tipikal
Air produk dari E-Cell MK-7 dapat diandalkan untuk memenuhi aplikasi air ultra murni yang paling menuntut saat ini, seperti:
- Air pemanas boiler demineralisasi untuk boiler tekanan tinggi di pembangkit listrik dan lokasi industri berat lainnya.
- Air ultra murni untuk membilas panel surya dan mikroelektronik lainnya.
- Air ultra murni untuk elektrolizer generasi hidrogen hijau.
Penjaminan Mutu
- Ditandai dengan CE, RoHS, CSA, dan EAC.
- Diproduksi di fasilitas ISO 9001 dan ISO 14001.
- Bersertifikat dengan UKCA.
- E-Cell MK-7 Stacks halal disertifikasi oleh Dewan Makanan dan Nutrisi Islam Amerika (IFANCA®).
|
E-Cell MK-7 TumpukanSpesifikasi
|
|
Nominal Aliran
|
7.0 m3/h (31 gpm)
|
|
Aliran Tingkat Jangkauan
|
4.2 7.8 m3/h (18 ️ 34 gpm)
|
|
Pengangkutan Berat badan
|
165 kg (364 (kg)
|
|
Dimensi
(lebar x tinggi x kedalaman)
|
30 cm x 61 cm x 74 cm
12 x 24 ¢ x 30 ¢
|
|
Produk Air KualitasCatatan 1
|
|
Jaminan Tersedia
|
|
Resistivitas
|
≥ 16 Mohm-cm
|
|
Sodium
|
≤ 3ppb
|
|
Silikon (SiO2)
|
Sebagai rendah sebagai 5 ppb
|
|
Tipikal Penghapusan Efisiensi
|
|
Sodium
|
≥ 990,9% penghapusan
|
|
Silikon (SiO2)
|
Di atas. untuk 99% penghapusan
|
|
MengoperasikanParameter
|
|
Pemulihan
|
Di atas. untuk 97%
|
|
Tegangan
|
0 ¢ 400 VDC
|
|
Amperage
|
0 ¢5.2 ADC
|
|
Inlet Tekanan Catatan 2
|
≤ 6.9 bar (100 (psi)
|
|
Tekanan Jatuhkan. Catatan 3
|
2.4 ¢3.4 bar (35 ¢50 (psi)
|
|
Pakan Air Spesifikasi Catatan 4
|
|
Total Anion yang Dapat Ditukar
(TEA sebagai CaCO3)Catatan 5
|
≤ 36 ppm
|
|
Konduktivitas Persamaan
|
≤ 62μS/cm
|
|
Suhu
|
4.4 ̊40 ̊C (40 ̊104 ̊F)
|
|
Total Kekerasan
(sebagai CaCO3)Catatan 6
|
≤ 1.0ppm
|
|
Silikon (SiO)2)Catatan 7
|
≤ 1.0ppm
|
|
Total Organik Karbon (TOC sebagai C)
|
≤ 0.5ppm
|
|
TotalKlorin
|
≤ 0.05 ppm
|
|
Fe, Mn, H2S
|
≤ 0.01 ppm
|
|
Bor Catatan 8
|
≤ 1.0ppm
|
|
pH
|
4 untuk11
|
|
Minyak &Lemak
|
Tidak ada dapat dideteksi
|
|
Partikel Catatan 9
|
ROmenembus
|
|
Oksidasi Agen
|
Tidak ada dapat dideteksi
|
|
Warna Catatan 10
|
≤ 5APHA
|
Catatan:
1Performa yang sebenarnya dapat bervariasi tergantung pada kondisi situs. Perangkat lunak proyeksi Referensi Winflows untuk memverifikasi kualitas air produk yang diharapkan serta resistivitas, natrium,dan jaminan kinerja silika yang ditawarkan untuk kondisi desainUntuk mendapatkan boron atau jaminan lainnya, hubungi Veolia.
2Tekanan masuk ditentukan oleh persyaratan tekanan hilir untuk aliran produk dan konsentrat, pilihan operasi arus lawan atau arus bersama, dan penurunan tekanan tumpukan.
3. Pada aliran nominal dan 25 ° C. Referensi Winflows proyeksi perangkat lunak untuk memverifikasi kondisi desain.
4Referensi perangkat lunak proyeksi Winflows dan Manual Pemilik E-Cell Stack untuk memverifikasi spesifikasi air pakan untuk kondisi desain.
5. TEA (ppm sebagai CaCO3) - Total Anion Bertukar, ini mewakili konsentrasi semua anion yang ada di air pakan termasuk kontribusi dari OH-, CO2 dan SiO2.Aliran angin harus digunakan untuk mengkonfirmasi bahwa air pakan TEA dapat diterima pada aplikasi khusus kondisi operasiNilai tabel adalah pada aliran minimum dan suhu maksimum.
6. 1,0 ppm sebagai batas kekerasan air masukan CaCO3 berlaku untuk operasi aliran arus lawan standar saja. kekerasan air masukan yang diizinkan menurun menjadi 0,1 ppm sebagai CaCO3 dalam operasi aliran arus bersamaan.
7. Batas silika yang diizinkan menurun di atas aliran 5 m3/h. Batas silika yang diizinkan menurun menjadi 0,5 ppm dengan kekerasan air masuk di atas 0,5 ppm sebagai CaCO3.
8. kadar bor yang dimasukkan terbatas pada 0,3 ppm sebagai B setiap kali ada persyaratan jaminan silika atau persyaratan jaminan resistivitas di atas 10 MOhm-cm,karena tingkat bor yang lebih tinggi dapat mempengaruhi kinerjaTanpa persyaratan ini batasnya adalah 1.0 ppm boron.
9. Reverse Osmosis (RO) atau air pakan setara: RO menyediakan air pakan EDI yang secara substansial bebas dari partikel, bahan koloid dan zat organik berat molekul tinggi,yang dapat mencemari media pertukaran ion. Kualitas permeat RO ditentukan karena tumpukan EDI mengandung tempat tidur yang dikemas dari medium pertukaran ion yang tidak dapat dicuci kembali / fluidized untuk menghilangkan partikel.Sistem dengan sistem terbuka antara sistem RO (atau sumber lain) dan E-Cell (ex. tangki, dekarbonator) harus dilengkapi dengan filter segera sebelum E-Cell, untuk melindungi E-Cell dari kontaminasi dengan partikel.Filter mutlak 5 μm atau nominal 1 μm akan dapat diterima.
10. APHA - standar/skala warna yang dinamakan untuk American Public Health Association dan didefinisikan oleh ASTM D1209.
Untuk lebih banyak model, silakan klik:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
Contoh Performa Teknologi EDI Sel E
Teknologi E-Cell EDI telah berhasil diterapkan di berbagai industri seperti tenaga, minyak bumi, kimia, baja, farmasi, dan elektronik.
Untuk kasus aplikasi, silakan klik:https://www.fgwater.com/Industries/
