| Model: |
Standar E-CELL-3X |
arus air: |
5m3/jam |
| Kisaran aliran air: |
2.27-6.36m3/jam |
Berat pengiriman: |
150kg |
| Tekanan masuk air |
4.8-6.9bar (70-100psi) |
Penurunan tekanan pada aliran standar |
1.4-2.4bar (20-35psi) |
| Dimensi (W × H × D) |
30cm x 61cm x 48cm(12×24×19) |
Silikon (SiO2) Hingga t |
99% |
E-CELL-3X Modul Elektrodeionisasi Industri (EDI)
SUEZ High Purity Water Preparation Equipment EDI Module E-CELL-3X adalah modul Electrodeionization (EDI) yang menggunakan arus listrik untuk deionisasi dan polesan air reverse osmosis.Air yang dihasilkan oleh E-CELL-3X adalah air ultra murni, yang cocok untuk industri yang paling menuntut dengan persyaratan kualitas air saat ini.Modul EDI GE E-CELL-3X Amerika mengadopsi teknologi modular dan dapat beradaptasi dengan berbagai persyaratan pengolahan air dengan mencocokkan jumlah modul yang berbedaSekarang, teknologi modular ini telah menjadi standar teknis. Hal ini memberikan jaminan yang kuat untuk produksi air kemurnian tinggi dalam industri seperti pembangkit listrik, mikroelektronika,bahan kimia halus, dan farmasi.
Deskripsi dan Penggunaan

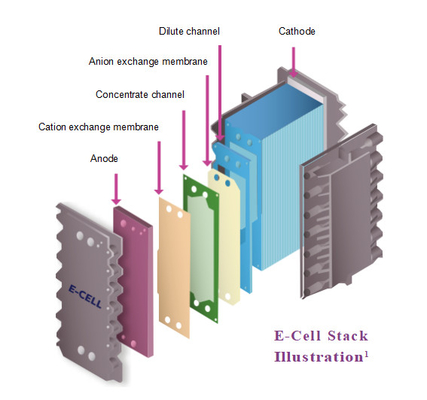

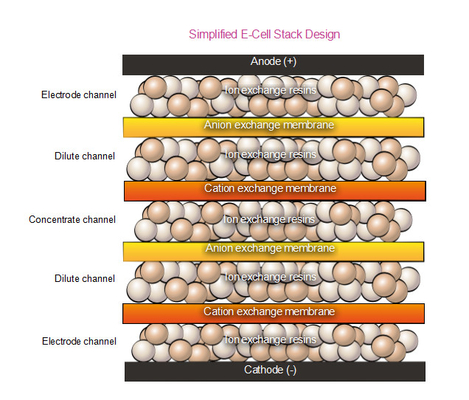

EDI menggabungkan resin pertukaran ion tradisional dan teknologi elektrodialisis secara organik untuk menghilangkan ion polusi di air. Its greatest advantage is that EDI technology uses direct current to force polluting ions to continuously migrate out of the influent water and pass through the ion bed and ion exchange membrane into the concentrated water chamberPada saat yang sama, arus searah dapat mengionkan molekul air menjadi ion hidrogen dan ion hidroksida dan terus meregenerasi resin.EDI dapat menghasilkan air murni secara terus menerus dan dapat diprediksi.
Standar Kualitas
Ditandai dengan CE, UL, dan CSA; diproduksi di fasilitas bersertifikat ISO 9001:2000.
Fitur Kinerja Modul EDI E-CELL-3X
• Resistensi: lebih dari 16 MΩ.cm
• Natrium: kurang dari 3 ppb
• Penghapusan silika (SiO2): hingga 99% atau kandungan limbah kurang dari 5 ppb
• Penghapusan boron: lebih dari 95%
• Pemulihan: hingga 95%
• Aliran konsentrat: berlawanan dengan aliran air
• Tegangan: 0 - 300 VDC
• Intensitas arus: 0 - 5.2 ADC
• Tekanan masuk: 4,8 - 6,9 bar 70 - 100 psi
• Penurunan tekanan pada aliran standar: 1,4 - 2,4 bar 20 - 35 psi

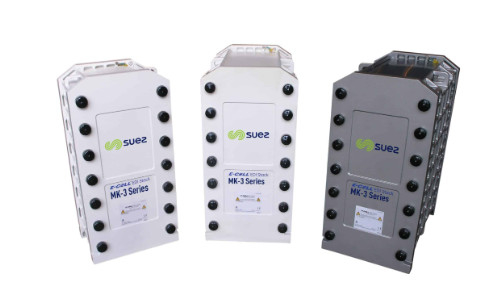

Gambar berikut menunjukkan GE, Suez dan Veolia dari kiri ke kanan (semua produk yang sama:VeoliaModul EDI)
Skenario aplikasi khas
Air produk dari E-Cell-3X dapat digunakan secara andal untuk memenuhi aplikasi air ultra murni yang paling menuntut saat ini, termasuk tetapi tidak terbatas pada:
- Air ultra murni untuk membilas chip semikonduktor, panel surya, dan perangkat mikroelektronik lainnya.
- air pemanas demineralisasi untuk boiler tekanan tinggi di pembangkit listrik dan lokasi industri berat lainnya.
- Air ultra murni untuk produksi hidrogen hijau dalam elektrolizer.
Untuk kemudahan desain dan kepercayaan yang lebih besar dalam aplikasi EDI Anda, kami menawarkan prediksi dan jaminan kinerja E-Cell, yang dapat Anda dapatkan melalui perangkat lunak Winflows* atau dengan menghubungi kami.
Penjaminan Mutu
- CE, RoHS, CSA & EAC ditandai
- Diproduksi di fasilitas ISO 9001 dan ISO 14001
- Bersertifikat dengan UKCA
- E-Cell-3X Stacks halal disertifikasi oleh Dewan Makanan dan Nutrisi Islam Amerika (IFANCA®)
| E-Cell-3X Tumpukan Spesifikasi |
| Nominal Aliran |
5.0 m3/h (22 gpm) |
| Aliran Tingkat Jangkauan |
2.36.4 m3/h (10 ¢ 28 gpm) |
| Pengangkutan Berat badan |
165 kg (364 (kg) |
|
Dimensi
(lebar x tinggi x kedalaman)
|
30 cm x 61 cm x 72cm 12 x 24 x 29 |
| Produk Air KualitasCatatan 1 |
| Jaminan Tersedia |
| Resistivitas |
≥ 16 Mohm-cm |
| Sodium |
≤ 3ppb |
| Silikon (SiO2) |
Sebagai rendah sebagai 5ppb |
| Bor |
Sebagai rendah sebagai 0.08 ppb |
| Tipikal Penghapusan Efisiensi |
| Sodium |
≥ 990,9% penghapusan |
| Silikon (SiO2) |
Di atas. untuk 99% penghapusan |
| Bor |
Di atas. untuk 96% penghapusan |
| MengoperasikanParameter |
| Pemulihan |
Di atas. untuk 97% |
| Tegangan |
0 ¢ 400 VDC |
| Amperage |
0 ¢5.2 ADC |
| Inlet Tekanan Catatan 2 |
≤ 6.9 bar (100 (psi) |
| Tekanan Jatuhkan. Catatan 3 |
1.4 ¢2.8 bar (20 ¢40 (psi) |
| Pakan Air Spesifikasi Catatan 4 |
|
Total Anion yang Dapat Ditukar
(TEA sebagai CaCO3)Catatan 5
|
≤ 65 ppm
|
| Konduktivitas setara |
≤ 112μS/cm |
| Suhu |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
| Total Kekerasan (sebagai CaCO)3)Catatan 6 |
≤ 1.0ppm |
| Silikon (SiO)2)Catatan 7 |
≤ 1.0ppm |
| Total Organik Karbon (TOC sebagai C) |
≤ 0.5ppm |
| TotalKlorin |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Bor Catatan 8 |
≤ 1.0ppm |
| pH |
4 untuk11 |
| Minyak &Lemak |
Tidak ada dapat dideteksi |
| Partikel Catatan 9 |
ROmenembus |
| Oksidasi Agen |
Tidak ada dapat dideteksi |
| Warna Catatan 10 |
≤ 5APHA |
Catatan:
1Performa yang sebenarnya dapat bervariasi berdasarkan kondisi situs. Lihat Winflows Prediction Software untuk memverifikasi kualitas air produk yang diharapkan dan resistivitas,Jaminan kinerja natrium dan silika yang diberikan pada kondisi desainHubungi kami untuk boron atau jaminan lainnya.
2Tekanan masuk ditentukan oleh persyaratan tekanan hilir untuk aliran produk dan konsentrat, pilihan operasi arus balik atau ko-arus, dan penurunan tekanan tumpukan.
3. Pada aliran nominal dan 25 ° C. Lihat Winflows Prediction Software untuk memverifikasi kondisi desain.
4Perhatikan perangkat lunak prediksi aliran angin dan manual operasi E-Cell Stack untuk memverifikasi spesifikasi air masuk pada kondisi desain.
5. TEA (ppm sebagai CaCO3) - Total Anion yang Dapat Bertukar, ini mewakili konsentrasi semua anion dalam air pakan, termasuk kontribusi dari OH-, CO2 dan SiO2.Aliran angin harus digunakan untuk mengkonfirmasi bahwa air pakan TEA dapat diterima pada kondisi operasi aplikasi tertentu. Nilai yang ditampilkan dalam tabel diberikan pada aliran minimum dan suhu maksimum.
6. Batas kekerasan air masuk 1,0 ppm sebagai CaCO3 hanya untuk operasi arus balik standar. Di bawah operasi arus bersamaan, kekerasan air masuk yang diizinkan dikurangi menjadi 0,1 ppm sebagai CaCO3.
7Pada tingkat di atas aliran nominal, batas silika yang diizinkan dikurangi. Ketika kekerasan air input melebihi 0,5 ppm sebagai CaCO3, batas silika yang diizinkan dikurangi menjadi 0,5 ppm.
8Ketika persyaratan jaminan silika ada atau persyaratan jaminan resistivitas di atas 10 MOhm-cm, tingkat input boron dibatasi hingga 0,3 ppm sebagai B karena tingkat bor yang lebih tinggi dapat mempengaruhi kinerja.Jika tidak ada persyaratan ini, batasnya adalah 1,0 ppm boron.
9. Reverse Osmosis (RO) atau Equivalent Feed Water: RO menyediakan air pakan ke EDI yang pada dasarnya bebas dari partikel, bahan koloid,dan bahan organik berat molekul tinggi yang bisa mencemari media pertukaran ionKarena tumpukan EDI berisi tempat tidur yang dikemas dari media pertukaran ion yang tidak dapat dicuci kembali / fluidized untuk menghilangkan partikel, kualitas permeate RO perlu ditentukan.Sistem dengan sistem terbuka antara sistem RO (atau sumber lain) dan E-Cell (e)(misalnya, tangki penyimpanan, dekarbonator) harus memiliki filter yang dipasang segera sebelum E-Cell untuk melindungi E-Cell dari kontaminasi oleh partikel.Filter absolut 5μm atau filter nominal 1μm dapat diterima.
APHA - Standar/skala warna yang dinamai American Public Health Association dan didefinisikan oleh ASTM.
Untuk lebih banyak model, silakan klik:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
Contoh Performa Teknologi EDI Sel E
Teknologi E-Cell EDI telah berhasil diterapkan di berbagai industri seperti tenaga, minyak bumi, kimia, baja, farmasi, dan elektronik.
Untuk kasus aplikasi, silakan klik:https://www.fgwater.com/Industries/
