MK3pharmHT - sel EDI
Modul MK-3pharmHT adalah sel EDI yang mampu menghasilkan air demineralisasi dengan tingkat kemurnian yang sangat tinggi untuk aplikasi farmasi.Ion dihilangkan melalui resin pertukaran ionOleh karena itu, gangguan proses dan bahan kimia regenerasi tidak diperlukan untuk memulihkan fungsinya.
Selain itu, modul dapat menjalani sanitasi panas (160 siklus pada T < 85 oC - P < 2,1 bar).dimungkinkan untuk mengoptimalkan kualitas air yang dihasilkan juga dari perspektif mikrobiologi.
Data teknis:
| Tekanan desain E-CellTMmodul |
6.2 Bar |
| Tekanan kerja |
3.1-6.2 Bar |
| Kehilangan beban |
1.4-2.4 Bar |
| Suhu operasi |
4.4-40oC |
| Membran |
Asahi Glass Corporation (AGC) |
| Resin pertukaran ion |
Mitsubishi Chemical |
| Bahan anode |
IrOx/ TiO2Su Ti |
| Bahan katode |
baja tahan karat |
| Dimensi |
300 x 480 x h 610 mm |
| Berat badan |
92 kg |
| Hubungan |
TC (1" untuk pakan - 3/4" untuk konsentrat) |
Kinerja:
| Tingkat aliran minimum |
1.6 m3/h |
| Tingkat aliran maksimum |
4.6 m3/h |
| Aliran normal |
4.1 m3/h |
| Pemulihan |
90-95% |
| Tegangan Pasokan |
300 VDC (maksimal) |
| Saat ini |
0.5 - 5.2 A |
| Kualitas air yang dihasilkan |
resistivitas > 10 MΩ-cm |
Air yang diberikan harus memenuhi persyaratan berikut:
| Bagian dari |
Satuan |
Sumber daya listrik |
| TEA* |
ppm CaCO3 |
< 25 @ 4,1 m3/h |
| Konduktivitas |
US/cm |
< 43 |
| pH |
|
dari 5 sampai 9 |
| Kekerasan |
ppm CaCO3 |
< 1 |
| Silikon (reaktif) |
ppm |
< 1 |
| TOC |
ppm |
< 0.5 |
| Total klorin |
ppm |
< 0.05 |
| Fe, Mn, H2S |
ppm |
< 0.01 |
| SDI 15 menit. |
|
< 1.0 |
| Kebusukan |
NTU |
< 1.0 |
| Minyak dan lemak |
|
Tidak terdeteksi |
| Agen oksidasi |
|
Tidak terdeteksi |
| Warna |
APHA |
< 5 |
* TEA mewakili beban anion total, sehingga termasuk CO2
Dalam setiap kasus, modul harus dilindungi dari komponen yang dapat merusak resin atau membran.
Catatan: Masukan ke modul harus melalui permeasi reverse osmosis atau air yang menunjukkan karakteristik yang setara.parameter yang ditunjukkan di atas harus dianggap sebagai nilai maksimum untuk setiap kontaminan individu, dan kualitas air masuk yang kompatibel dengan aplikasi tertentu harus ditentukan berdasarkan kasus per kasus.

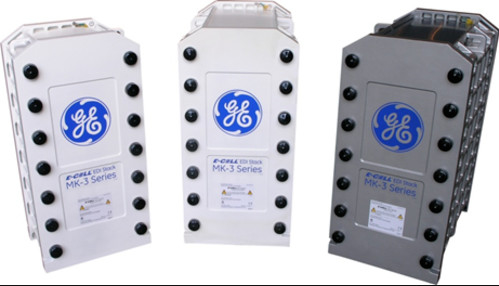

Gambar berikut menunjukkan GE, Suez dan Veolia dari kiri ke kanan (semua produk yang sama:VeoliaModul EDI)
Aplikasi Tipikal
E-Cell MK-3PharmHT Stack menghasilkan air ultra murni yang secara konsisten melampaui standar kualitas yang ditetapkan oleh USP, EP, dan farmakopea lainnya dalam berbagai aplikasi.
* Membuat air untuk tujuan injeksi.
* Penyediaan air murni kelas farmasi.
* Berfungsi sebagai sumber untuk sistem air murni kelas laboratorium.
Untuk menyederhanakan proses desain dan lebih meningkatkan kepercayaan pada aplikasi EDI Anda,Veolia menawarkan proyeksi kinerja dan jaminan untuk E-Cell MK-3PharmHT melalui perangkat lunak Winflows* atau melalui kontak langsung.
Penjaminan Mutu
E-Cell MK-3PharmHT Stack menjamin kualitas yang luar biasa dengan beberapa sertifikasi dan kepatuhan:
* Tanda CE, RoHS, CSA, dan EAC untuk keamanan dan kepatuhan lingkungan.
* Semua bahan yang bersentuhan dengan cairan yang diproses oleh tumpukan mematuhi peraturan FDA, memastikan keamanan untuk aplikasi farmasi dan bioteknologi.
* Sertifikasi UKCA untuk kesesuaian dengan standar Inggris.
* Diproduksi di fasilitas ISO 9001 dan ISO 14001, menjamin proses produksi berkualitas tinggi dan keberlanjutan lingkungan.
* Sertifikasi halal oleh Dewan Makanan dan Nutrisi Islam Amerika (IFANCA®), memastikan kepatuhan terhadap hukum diet Islam.
Jaminan ini memberikan ketenangan pikiran dalam mengadopsi E-Cell MK-3PharmHT Stack untuk kebutuhan air ultra murni Anda.
| MK-3PharmHT Tumpukan Spesifikasi |
| Nominal Aliran |
3.4 m3/h (15 gpm) |
| Aliran Tingkat Jangkauan |
1.655.4 m3/h (7.0 ¢23.8 gpm) |
| Pengangkutan Berat badan |
100 kg (220 (kg) |
|
Dimensi
(lebar x tinggi x kedalaman)
|
30 cm x 61 cm x 54 cm
12 x 24 ¢ x 22
|
| Produk Air KualitasCatatan 1 |
| Jaminan Tersedia |
| Resistivitas |
≥ 10 Mohm-cm |
| Tipikal Penghapusan Efisiensi |
| Sodium |
≥ 990,9% penghapusan |
| Silikon (SiO2) |
Di atas. untuk 99% penghapusan |
| MengoperasikanParameter |
| Pemulihan |
Di atas. untuk 96% |
| Tegangan |
0 ¢ 300 VDC |
| Amperage |
0 ¢5.2 ADC |
| Inlet Tekanan Catatan 2 |
≤ 6.9 bar (100 (psi) |
| Tekanan Jatuhkan. Catatan 3 |
1.4 ¢2.8 bar |
20 ¢40 psi |
| Sanitasi Air Panas Siklus |
160 |
| Maksimal SanitasiSuhu |
85oC (185oF) |
| Maksimal Tekanan Inlet Sanitasi |
2.1 bar (30 (psi) |
| Pakan Air Spesifikasi Catatan 4 |
|
Total Anion yang Dapat Ditukar
(TEA sebagai CaCO3)Catatan 5
|
≤ 63.6ppm
|
| Konduktivitas Persamaan |
≤ 109μS/cm |
| Suhu |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
| Total Kekerasan (sebagai CaCO)3)Catatan 6 |
≤ 1.0ppm |
| Silikon (SiO)2)Catatan 7 |
≤ 1.0ppm |
| Total Organik Karbon (TOC sebagai C) |
≤ 0.5ppm |
| TotalKlorin |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Bor Catatan 8 |
≤ 1.0ppm |
| pH |
4 untuk11 |
| Minyak &Lemak |
Tidak ada dapat dideteksi |
| Partikel Catatan 9 |
ROmenembus |
| Oksidasi Agen |
Tidak ada dapat dideteksi |
| Warna Catatan 10 |
≤ 5APHA |
Catatan tentang Operasi dan Penggunaan E-Cell MK-3PharmHT Stack:
1.Variasi Kinerja:Penggunaan perangkat lunak proyeksi Winflows untuk menilai kualitas air, resistivitas, natrium,dan jaminan kinerja silika yang disesuaikan dengan kondisi desain AndaUntuk boron atau jaminan tambahan, silakan hubungi Veolia.
2.Penentuan tekanan masuk:Tekanan masuk dipengaruhi oleh persyaratan tekanan hilir untuk aliran produk dan konsentrat, pilihan operasi arus lawan atau arus bersamaan,dan penurunan tekanan di seluruh tumpukan.
3.Kondisi nominal:Semua spesifikasi diberikan pada arus nominal dan 25 °C. Lihat perangkat lunak proyeksi Winflows untuk verifikasi spesifik desain.
4.Spesifikasi air pakan:Periksa spesifikasi air pakan untuk kondisi desain Anda menggunakan perangkat lunak proyeksi Winflows dan Manual Pemilik E-Cell Stack.
5.TEA (Total Exchangeable Anion):TEA mewakili konsentrasi kolektif dari semua anion yang ada dalam air pakan, termasuk kontribusi dari OH-, CO2, dan SiO2.Sangat penting untuk menggunakan Winflows untuk memastikan air pakan TEA dapat diterima di bawah kondisi operasi tertentu dari aplikasiNilai yang diuraikan dalam tabel diberikan pada aliran minimum dan suhu maksimum.
6.Batas kekerasan air pakan:Batas kekerasan air masuk 1,0 ppm sebagai CaCO3 berlaku khusus untuk operasi aliran arus yang berlawanan.1 ppm sebagai CaCO3.
7.Pertimbangan batas silika:Batas silika yang diizinkan menurun ketika aliran melebihi nilai nominal. Selain itu, jika kekerasan air masuk melebihi 0,5 ppm sebagai CaCO3, batas silika yang diizinkan menurun menjadi 0,5 ppm.
8.Tingkat Borum Feed:Tingkat bahan bakar bor tidak boleh melebihi 0,3 ppm sebagai B setiap kali ada persyaratan jaminan silika atau persyaratan jaminan resistivitas di atas 10 MOhm-cm.Tingkat boron yang lebih tinggi dapat membahayakan kinerjaJika tidak ada persyaratan ini, batasnya adalah 1.0 ppm boron.
9.Reverse Osmosis atau air pakan setara:RO dianjurkan karena menyediakan air pakan EDI yang sebagian besar bebas dari partikel, bahan koloid, dan zat organik berat molekul tinggi yang dapat mencemari media pertukaran ion.Ini sangat penting karena tumpukan EDI tidak dapat dicuci kembali / fluidized untuk menghilangkan partikelSistem dengan konfigurasi terbuka antara RO (atau sumber lain) dan E-Cell harus mencakup filter di atas E-Cell untuk melindungi dari kontaminasi partikel.Filter mutlak 5 μm atau nominal 1 μm cocok.
10.Standar Warna APHA:APHA mengacu pada standar/skala warna yang dinamakan untuk American Public Health Association dan didefinisikan oleh ASTM D1209.
Silakan lihat perangkat lunak proyeksi Winflows dan dokumentasi terkait lainnya untuk informasi rinci dan spesifik mengenai operasi dan pemeliharaan E-Cell MK-3PharmHT Stack.
Untuk lebih banyak model, silakan klik:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
Contoh Performa Teknologi EDI Sel E
Teknologi E-Cell EDI telah berhasil diterapkan di berbagai industri seperti tenaga, minyak bumi, kimia, baja, farmasi, dan elektronik.
Untuk kasus aplikasi, silakan klik:https://www.fgwater.com/Industries/
