E-Cell MK-3MiniHT adalah satu-satunya stack electrodeionization (EDI) laboratorium dan farmasi yang dirancang untuk:
• Menyediakan air ultra murni untuk aplikasi farmasi.
• Dapat disinfeksi dengan air panas hingga 85°C selama 160 siklus.
• Bekerja tanpa sirkulasi kembali konsentrat dan tanpa suntikan air garam.
• Tidak memerlukan pengetatan baut tumpukan.
• Dijamin tidak bocor.
• Bekerja dengan daya rendah, < 150VDC.
Deskripsi dan Penggunaan:

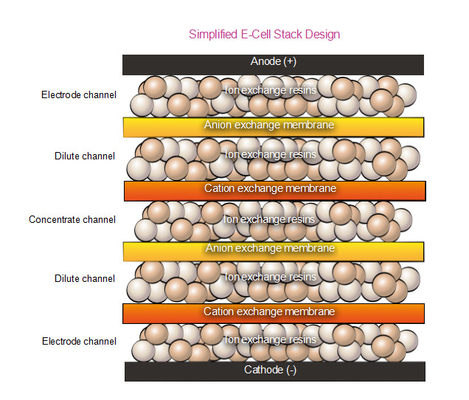

E-Cell MK-3MiniHT stack adalah stack EDI yang dapat disinfeksi air panas yang menggunakan arus listrik untuk deionisasi dan polesan osmosis terbalik (RO) yang menembus air.Air produk untuk MK-3MiniHT melebihi tingkat kualitas USP yang dibutuhkan dalam aplikasi farmasi saat ini.
Aplikasi khas:
• Farmasi
• Laboratorium
Spesifikasi
|
Produsen
|
Suez
|
|
Seri
|
E-Cell
|
|
Nomor Model
|
MK-3MiniHT
|
|
Nomor Bagian
|
3044124
|
|
Aplikasi
|
Kinerja khas - Kualitas produk -
Resistensi: > 10 MOhm-cm
TOC: < 500 ppm
Sanitasi air panas - Jumlah siklus sanitasi 1 jam: 160 siklus
Suhu sanitasi:176 sampai 185oF / 80 sampai 85oC
Tekanan masuk sanitasi maksimum: 2,1 bar 30 psi
Parameter Operasi-
Pemulihan: Hingga 92%
Aliran konsentrat: Counter current - Standard, Co-current ?? < 0,1ppm (sebagai CaCO3) kekerasan feed
Tegangan: 0 sampai 150 VDC
Amperage: 0 sampai 5,2 ADC
Tekanan masuk (kontra arus) - 60 sampai 90 psi (4,1 sampai 6,2 bar)
(Co-current) - 45 sampai 90 psi (3,1 sampai 6,2 bar)
Penurunan tekanan pada aliran nominal: 20 hingga 35 psi (1,4 hingga 2,4 bar)
Spesifikasi air masuk maksimum:
Air pakan - total anion yang dapat dipertukarkan (TEA sebagai CaCO3): < 25 mg/l < 25 ppm
Air masuk Konduktivitas, NaHCO3 setara < 43 μS/cm < 43 μS/cm
Suhu: 4,4 sampai 40oC 40 sampai 104oF
Total kekerasan (sebagai CaCO3): < 1,0 mg/l < 1,0 ppm
Silikon (SiO2): < 1,0 mg/l < 1,0 ppm
Total karbon organik, TOC sebagai C: < 0,5 mg/l < 0,5 ppm
Total Klorin: < 0,05 mg/l < 0,05 ppm
|
|
Deskripsi
|
Aliran nominal: 5 gpm (1,14 m3/jam)
Jangkauan aliran: 2,2 ∼ 6,7 gpm (0,5 ∼ 1,52 m3/jam)
|
|
Berat Pengiriman
|
107 lbs (49 kg)
|
|
Panjang keseluruhan
|
28 cm
|
|
Lebar keseluruhan
|
12" (30 cm)
|
|
Tingginya total
|
24" (61 cm)
|

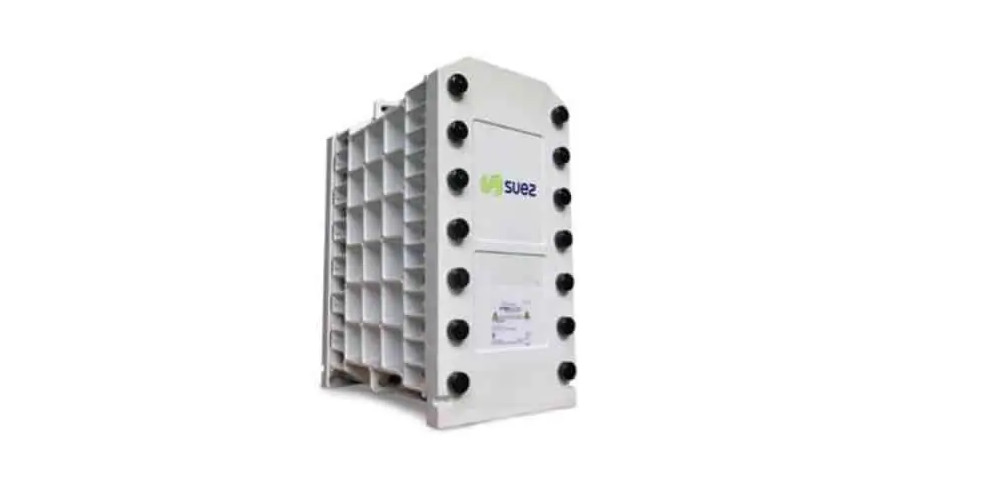

Gambar berikut menunjukkan GE, Suez dan Veolia dari kiri ke kanan (semua produk yang sama:VeoliaModul EDI)
Air produk E-Cell MK-3MiniHT sangat cocok untuk aplikasi industri skala kecil, di mana ia melebihi standar kualitas yang dibutuhkan oleh USP, EP, dan farmakopea lainnya.Hal ini dapat diandalkan untuk digunakan dalam berbagai aplikasi seperti air untuk injeksiUntuk memfasilitasi proses desain dan lebih meningkatkan kepercayaan pada aplikasi EDI Anda,Veolia menyediakan proyeksi kinerja dan jaminan untuk E-Cell melalui perangkat lunak Winflows* atau melalui kontak langsungHal ini memastikan bahwa Anda dapat dengan percaya diri mengintegrasikan E-Cell MK-3MiniHT ke dalam kebutuhan pemurnian air Anda dengan mudah dan presisi.
Penjaminan mutu untuk E-Cell MK-3MiniHT Stack ketat, mematuhi beberapa standar dan sertifikasi internasional.memastikan kepatuhan terhadap berbagai peraturan keselamatan dan lingkunganSemua bahan yang bersentuhan langsung dengan cairan yang diproses oleh E-Cell MK-3MiniHT memenuhi persyaratan yang ditetapkan oleh FDA, menjamin keamanan kelas makanan.itu disertifikasi dengan UKCA, mencerminkan kesesuaian dengan standar Inggris.
Diproduksi di fasilitas yang mematuhi standar ISO 9001 (manajemen mutu) dan ISO 14001 (manajemen lingkungan),E-Cell MK-3MiniHT Stack lebih lanjut menunjukkan komitmennya terhadap keunggulan dalam kualitas produk dan keberlanjutan lingkungan. Selain itu tumpukan telah halal disertifikasi oleh Dewan Makanan dan Nutrisi Islam Amerika (IFANCA®),yang memvalidasi kesesuaiannya untuk digunakan dalam aplikasi yang melayani pembatasan diet Halal. Langkah-langkah jaminan mutu yang komprehensif ini memastikan bahwa E-Cell MK-3MiniHT Stack memenuhi standar keamanan, kualitas, dan keandalan tertinggi.
|
MK-3MiniHT Tumpukan Spesifikasi
|
|
Nominal Aliran
|
1.14 m3/h (5.0 gpm)
|
|
Aliran Tingkat Jangkauan
|
0.5 ¢1.6 m3/h (2.2 ∙ 7.0 gpm)
|
|
Pengangkutan Berat badan
|
57 kg (126 (kg)
|
|
Dimensi
(lebar x tinggi x kedalaman)
|
30 cm x 61 cm x 29 cm
12 x 24 ¢ x 12
|
|
Produk Air KualitasCatatan 1
|
|
Jaminan Tersedia
|
|
Resistivitas
|
≥ 10 (Pharmaceutical) atau
≥ 16 MOhm-cm (Industri)
|
|
Sodium
|
≤ 3 ppb (industri)
|
|
Silikon (SiO2)
|
Sebagai rendah sebagai 5 ppb(industri)
|
|
Tipikal Penghapusan Efisiensi
|
|
Sodium
|
≥ 990,9% penghapusan
|
|
Silikon (SiO2)
|
Di atas. untuk 99% penghapusan
|
|
MengoperasikanParameter
|
|
Pemulihan
|
Di atas. untuk 93%
|
|
Tegangan
|
0 ¢ 150 VDC
|
|
Amperage
|
0 ¢5.2 ADC
|
|
Inlet Tekanan Catatan 2
|
≤ 6.9 bar (100 (psi)
|
|
Tekanan Jatuhkan. Catatan 3
|
1.4 ¢2.8 bar (20 ¢40 (psi)
|
|
Sanitasi Air Panas Siklus
|
160
|
|
Maksimal SanitasiSuhu
|
85oC (185oF)
|
|
Maksimal Tekanan Inlet Sanitasi
|
2.1 bar (30 (psi)
|
|
Pakan Air Spesifikasi Catatan 4
|
|
Total Anion yang Dapat Ditukar
(TEA sebagai CaCO3)Catatan 5
|
≤ 68.2ppm
|
|
Konduktivitas Persamaan
|
≤ 117μS/cm
|
|
Suhu
|
4.4 ̊40 ̊C (40 ̊104 ̊F)
|
|
Total Kekerasan (sebagai CaCO)3)Catatan 6
|
≤ 1.0ppm
|
|
Silikon (SiO)2)Catatan 7
|
≤ 1.0ppm
|
|
Total Organik Karbon (TOC sebagai C)
|
≤ 0.5ppm
|
|
TotalKlorin
|
≤ 0.05 ppm
|
|
Fe, Mn, H2S
|
≤ 0.01 ppm
|
|
Bor Catatan 8
|
≤ 1.0ppm
|
|
pH
|
4 untuk11
|
|
Minyak &Lemak
|
Tidak ada dapat dideteksi
|
|
Partikel Catatan 9
|
ROmenembus
|
|
Oksidasi Agen
|
Tidak ada dapat dideteksi
|
|
Warna Catatan 10
|
≤ 5APHA
|
Catatan pada E-Cell MK-3MiniHT Stack:
1Kondisi situs yang sebenarnya dapat mempengaruhi kinerja sistem. dianjurkan untuk menggunakan perangkat lunak proyeksi Winflows untuk mengkonfirmasi kualitas air yang diharapkan, resistivitas, natrium,dan jaminan kinerja silika di bawah kondisi desain yang ditentukanUntuk boron atau jaminan lainnya, silakan hubungi Veolia untuk rincian lebih lanjut.
2Tekanan masuk ditentukan oleh beberapa faktor, termasuk persyaratan tekanan hilir untuk aliran produk dan konsentrasi,pilihan modus operasi arus lawan atau arus bersama, dan penurunan tekanan di seluruh tumpukan.
3Tingkat aliran nominal dan suhu 25°C adalah kondisi referensi. Disarankan untuk merujuk ke perangkat lunak proyeksi Winflows untuk verifikasi di bawah kondisi desain yang sebenarnya.
4. Silakan lihat perangkat lunak proyeksi Winflows dan E-Cell Stack Owner's Manual untuk memastikan bahwa spesifikasi air pakan sesuai dengan kondisi desain sistem.
5. TEA (Total Exchangeable Anion) mewakili konsentrasi total anion dalam air pakan, termasuk kontribusi dari OH-, CO2, dan SiO2.Sangat penting untuk menggunakan Winflows untuk mengkonfirmasi bahwa air pakan TEA dapat diterima di bawah kondisi operasi khusus aplikasiNilai tabel yang diberikan didasarkan pada aliran minimum dan suhu maksimum.
6. Batas kekerasan air masuk 1,0 ppm sebagai CaCO3 berlaku khusus untuk operasi arus kontra arus standar.Kekerasan air pakan yang diizinkan berkurang menjadi 00,1 ppm sebagai CaCO3.
7. Batas silika yang diizinkan berkurang ketika aliran melebihi nilai nominal. Selain itu batas berkurang lebih lanjut menjadi 0,5 ppm jika kekerasan air masuk lebih dari 0,5 ppm sebagai CaCO3.
8Tingkat bahan bakar bor dibatasi 0,3 ppm sebagai B setiap kali ada persyaratan untuk jaminan silika atau jaminan resistivitas melebihi 10 MOhm-cm.Tingkat bor yang lebih tinggi berpotensi mempengaruhi kinerja sistemTanpa persyaratan ini, batas diperluas menjadi 1.0 ppm boron.
9. Reverse Osmosis (RO) atau proses yang setara dianjurkan untuk menyediakan air pakan ke sistem EDI.dan zat organik berat molekul tinggi yang dapat mencemari media pertukaran ionKarena tumpukan EDI mengandung tempat tidur yang dikemas dari medium pertukaran ion yang tidak dapat dicuci kembali / difluidisasi, sangat penting untuk menentukan kualitas permeat RO.Sistem dengan loop terbuka antara sistem RO (atau sumber lain) dan E-Cell (e)(misalnya, tangki, dekarbonator) harus memasukkan filter yang segera mendahului E-Cell untuk melindunginya dari kontaminasi oleh partikel.Filter mutlak 5 μm atau nominal 1 μm dianggap dapat diterima.
10Standar/skala warna APHA dinamai menurut American Public Health Association dan didefinisikan oleh ASTM D1209. Standar ini membantu mengukur dan mengklasifikasikan warna air,yang dapat menjadi indikator kualitas air.
