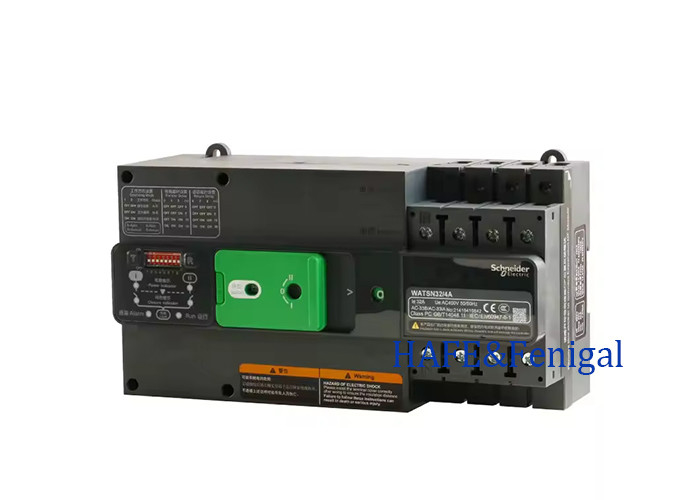

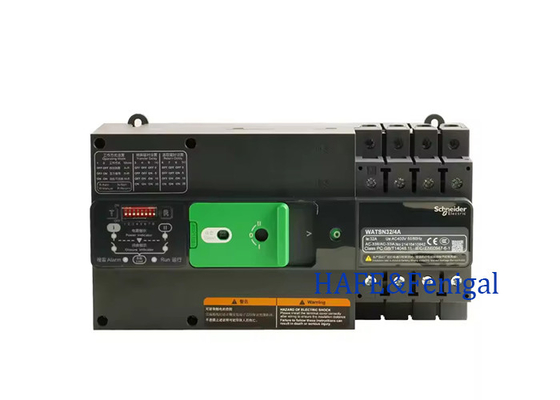

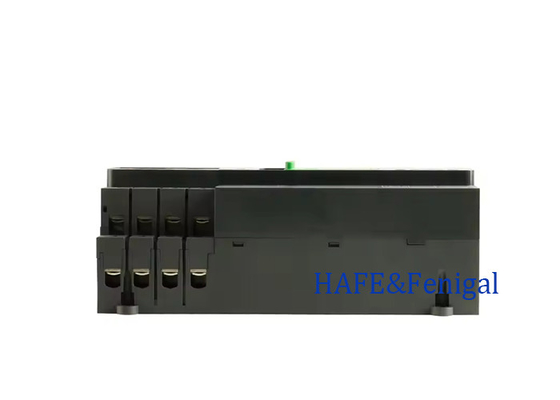

WATSN SERIES PC level automatic transfer switch WATSN-100/32/4A NA00324 100A/160A/250A/630A
Manfaat dari generasi baru TransferPacT WATSN ini dapat digambarkan sebagai "kompak dan indah, dengan banyak janji" dalam kata-kata:
Kompak: dengan jejak yang kecil, bisa muat di ruang yang sangat terbatas. Dengan faktor bentuk yang kecil, lebar lemari bisa serendah 400mm.
3 posisi eksitasi terintegrasi untuk menyediakan beralih cepat dalam milidetik.
Diasah: kinerja yang sangat baik akibat pengasah berulang: kategori AC-33B, jangkauan penuh arus tahan waktu pendek (Icw).
Kualitas:kualitas dan keselamatan selalu diutamakan.Garis produksi ramping otomatis menciptakan produk berkualitas tinggi dengan manufaktur cerdas.
Kontroler jangkauan penuh mendukung protokol komunikasi Modbus untuk memungkinkan interkoneksi penuh.
Berbagai: memenuhi kebutuhan yang berbeda-kontrol sederhana dan lengkap, sertifikasi multi-sistem penuh.
Fleksibel: memungkinkan pembangunan dan ekspansi yang fleksibel.
Disesuaikan: dirancang untuk kebutuhan Anda. sepenuhnya dilengkapi dengan sistem kontrol cerdas TIDE 2.0 dan arsitektur platform terpadu.
The new TransferPacT WATSN series automatic transfer switch is designed for switching between two power sources in a power supply and distribution system with a rated working voltage of AC 400V and below and a rated frequency of 50 or 60 Hz to ensure continuity, keamanan dan keandalan beban kunci. menggabungkan struktur drive eksitasi. dengan kinerja yang luar biasa dan kualitas high-end,ini dapat diterapkan secara luas di berbagai lingkungan dan memenuhi setiap pelanggan
Kelas PC
• Peralatan switch transfer berdasarkan perangkat switch mekanik, yang tidak memerlukan tenaga listrik untuk menjaga kontak utama terbuka atau tertutup dan mampu membuat, membawa,dan arus pemecahan dalam kondisi sirkuit normal termasuk kondisi overload operasi, dan membuat dan menahan arus sirkuit pendek.
Ekstrak dari IEC60947-6-1
WATSN switch transfer otomatis dirancang khusus sesuai dengan persyaratan standar untuk transfer daya.
dengan kata lain, dapat menjamin keamanan switch itu sendiri, dan tidak akan
rusak karena kegagalan seperti overload atau sirkuit pendek, sehingga menjaga konektivitas sirkuit yang andal.
| Bingkai |
100 |
160 |
250 |
630 |
| Listrik operasi nominal (A) Ie AC-33B |
63 |
160 |
250 |
630 |
| Jumlah tiang |
2,3,4 |
2,3,4 |
2,3,4 |
3,4 |
| Posisi operasi |
3 |
3 |
3 |
3 |
| Jenis kontrol |
A,R |
A,R |
A,R |
A,R |
| Karakteristik listrik yang ditentukan oleh GB/T 14048.11 (IEC 60947-6-1) |
|
|
|
|
|
| Tegangan isolasi nominal (V) |
Dan |
690 |
800 |
800 |
800 |
| Nominal impuls tahan tegangan (V) |
Uimp |
6000 |
8000 |
8000 |
8000 |
| Tegangan operasi nominal (V) |
UE AC50/60Hz |
2P:220-240V3P, 4P:380-415V |
2P:220-240V3P, 4P:380-415V |
2P:220-240V3P, 4P:380-415V |
380-415V |
| Frekuensi operasi nominal (Hz) |
f |
50/60 |
50/60 |
50/60 |
50/60 |
| Nomer daya tahan jangka pendek (kA/60ms) |
Icw |
5 |
10 |
10 |
12.6 |
| Kapasitas pembuatan sirkuit pendek nominal (kA) |
Icm |
7.65 |
17 |
17.24 |
25.55 |
| Arus puncak (kA) |
Ipeak |
16.24 |
20.84 |
20.04 |
33.91 |
| Daya tahan mekanik |
8000 |
10000 |
10000 |
10000 |
| Daya tahan listrik |
6000 |
6000 |
6000 |
6000 |
| Pemasangan dan koneksi |
|
|
|
|
|
| Metode pemasangan |
Kereta api/plat dasar |
Kereta api/plat dasar |
Plat dasar |
Plat dasar |
| Metode kabel |
Kabel |
Bar flat-fading |
Bar flat-fading |
Bar flat-fading |
| Perangkat bantu |
|
|
|
|
|
| Di luar gembok |
■ |
■ |
■ |
■ |
| Umpan balik posisi |
□ |
□ |
■ |
■ |
| Tutup terminal |
□ |
□ |
- |
- |
| Gembok rel |
□ |
□ |
- |
- |
| Tutup isolasi terminal |
■ |
■ |
- |
- |
| Layar isolasi antarfase |
- |
- |
□ |
□ |
Catatan: ■ Standar □ Opsional (1) standar 230V/400V
Catatan:
Jenis pengontrol termasuk: A - tipe akhir; B - tipe dasar; D - tipe cerdas
Arus termal konvensional: 32, 40, 63, 80, 100, 160, 250, 400, 630
Jumlah tiang yang dapat dipilih: 3, 4 (semua seri)
Perangkat listrik Kelas: PC - tanpa proteksi sirkuit pendek dan overload
Mode operasi: R - Perubahan otomatis dan pemulihan otomatis; S - Perubahan otomatis tanpa pemulihan otomatis; I - Standby saling
Fungsi tambahan: X-linking perlindungan kebakaran; F-Sinyal umpan balik (sinyal umpan balik posisi); I - Modul pemantauan arus (hanya tersedia untuk pengontrol Tipe D)
*: Untuk aktuator seri INT, tidak perlu menambahkan teks yang ditandai dengan "*" dan ".".
**: Dua metode pemasangan dapat disediakan: perangkat dipasang dan panel dipasang.
Silahkan tambahkan catatan jika instalasi panel diperlukan.
