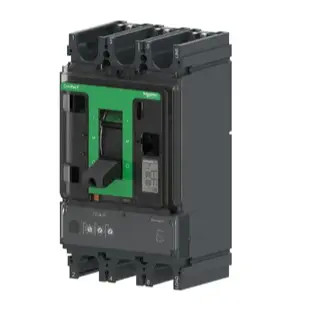

Schneiders Original 400-630A Termal Magnetic Molded Case Pemutus Sirkuit

Compact NSX

Rentang arus frame dari ComPact NSX adalah dari 100A sampai 630A, dan tingkat pemutusan termasuk 36KA, 50KA, 70KA, 100KA dan 150KA.pegangan putarAda banyak pilihan untuk unit trip, seperti TM, Mic2.2Mic2.3, dll, untuk mencapai fungsi seperti perlindungan distribusi, perlindungan motor, perlindungan generator, aplikasi 400Hz, saklar beban dan sistem switching daya ganda.Unit trip tipe A atau E dapat mengukur berbagai parameter daya, unit tampilan pintu lemari FDM121 dapat menampilkan informasi yang diukur oleh semua unit perjalanan,dan modul komunikasi Modbus dapat digunakan dengan BSCM (circuit breaker status control module) dan operasi listrik dengan fungsi komunikasi untuk mencapai empat fungsi jarak jauh.

Spesifikasi:

---Fleksibel instalasi di posisi manapun: switchboard atau dipasang di dinding
--- Arus nominal: 16 sampai 630 A
---9 kapasitas pemutus untuk 2 ukuran pemutus sirkuit:
- hingga 250 A: 25, 36, 50, 70, 100, 150, 200 kA pada 415 V

- sampai 630 A: 36, 50, 70, 100, 150, 200 kA pada 415 V

- kedua ukuran pemutus sirkuit dengan 75 dan 100 kA pada 690 V

---1, 2, 3, dan 4 versi tiang tersedia
---Berbagai perlindungan elektronik dan termal-magnetik
---Unit perjalanan lanjutan dengan pengukuran daya terintegrasi: I, U, P, E, THD, f, CosPhi
--- Unit trip yang bisa dipertukarkan untuk meningkatkan panel Anda dengan fungsi yang lebih cerdas
--- Sistem kabel dan aksesori komunikasi
---Sejumlah besar pilihan untuk alat bantu dan aksesori
---Perlindungan kebocoran tanah terintegrasi melalui MicroLogic Vigi (pemutus sirkuit kebocoran tanah - ELCB)

400-630A Pemutus sirkuit kerangka termal magnetikSpesifikasi:

Struktur kontak berputar ganda, pemecahan maksimum Ics=100%Icu=150kA
Kinerja pembatasan arus yang sangat baik dan fungsi pemicu energi, mengurangi kerusakan arus kesalahan pada peralatan listrik
arus frame: 400/630A
Listrik nominal (40°C): 400/500/600A
Kapasitas pemutus: Ics=100%Icu=36/50/70/100/150kA
Tegangan nominal Ue=690V
Tegangan isolasi Ui= 800V
Jumlah tiang: 3P3D/4P4D
Unit pemicu: TMA
Ir=0,7-1 Dalam pengaturan
Ii=4-10 Dalam penyesuaian

Aplikasi
Pilihan yang sangat baik untuk semua aplikasi standar dan khusus, termasuk:

Aplikasi standar: industri, bangunan, infrastruktur
Aplikasi khusus yang menuntut kinerja tinggi: pelayaran, ekstraksi dan pengolahan minyak dan gas, operasi pertambangan, produksi logam dan mineral, dan pusat data
Sistem pertukaran sumber (TransferPact): sektor jasa (ruang operasi rumah sakit, ruang komputer, ), industri (jalur perakitan, ruang mesin kapal, dll.), infrastruktur (runway, kereta api, dll.)

Karakteristik
Listrik nominal frame	100A, 160A, 250A, 400A, 630A 800A,1000A, 1250A, 1600A;
Peringkat unit perjalanan saat ini	2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A,150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A1200A, 1250A, 1500A, 1600A;
Kapasitas pemecahan	16, 25, 36, 50, 70, 100, 150, 200KA, dan Ics=100%Icu;
Jenis Unit Perjalanan	Termal-magnetik, Elektronik;
Jenis perlindungan	Perlindungan Distribusi, Perlindungan Kebocoran, Perlindungan Motor;
Metode pemasangan	Tipe tetap, tipe plug-in, tipe yang bisa dicabut;
Modus operasi	Memutar pegangan, Memutar pegangan, Memperpanjang pegangan rotasi, Mekanisme pengendalian listrik, Kapasitas pemecahan;
