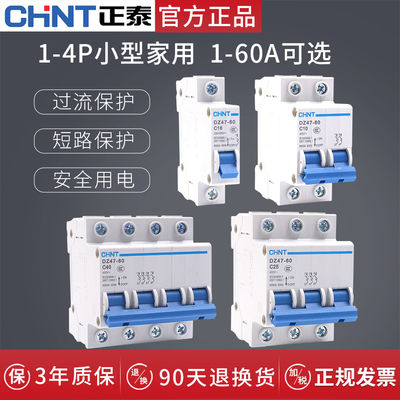

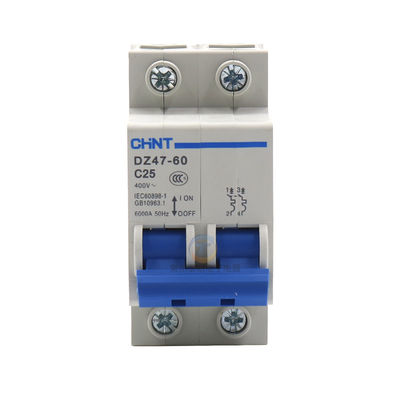

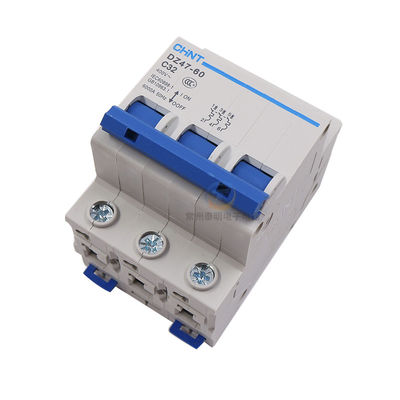

Chint DZ47-60 Pemutus Sirkuit Miniatur 6 ~ 63A, 80 ~ 125A, 1P, 2P, 3P, 4P untuk Perlindungan Sirkuit AC220, 230V, 240V
Detail Produk
| Model: | DZ47-60 | Tiang: | 1,2,3,4,1P + N |
|---|---|---|---|
| Volt: | 1P, 2P-220/230 / 240V, 3P, 4P-380 ~ 415V | Hz: | 50 ~ 60Hz |
| Tahap: | 1/3 | Standar: | EN / IEC60898, IEC60947 |
| Sertifikasi: | CCC, CE, GS etc. | Melanggar kapasitas: | Ics = Icn = 6000A, 4500A |
| Kurva perjalanan termal: | B, C, D | Kasus Bahan: | Nylon PA6 dapat didaur ulang |
| Kabel: | blok terminal, saluran busbar dll. IP20B | Perlindungan sengatan listrik: | Kelas II |
| Mekanik kehidupan: | 10.000 | Kehidupan listrik: | 5.000 |
| Menyoroti |
caseed circuit breaker,pemutus sirkuit listrik |
||
Deskripsi Produk
CHINT Buatan China
AC Gunakan Pemutus Sirkuit Miniatur 6 ~ 63 A, 80 ~ 125A,
Miniature Circuit Breakers untuk AC Current circuit, menawarkan perlindungan pemasangan distribusi terminal
DZ47-60 adalah pemutus sirkuit mini yang menawarkan perlindungan sirkuit arus AC. Ini melindungi sirkuit terhadap arus hubung singkat dan arus berlebih.
DZ47-60 mini circuit breaker digunakan dalam sistem distribusi pencahayaan atau sistem distribusi motor untuk proteksi kelebihan beban dan hubungan pendek dalam sistem. Produk ini memiliki struktur neoteris, ringan, andal dan unggul dalam kinerja. Ini memiliki kapasitas melanggar tinggi, dapat tersandung dengan cepat, dan kasing serta barang-barangnya diadopsi oleh plastik tahan api dan tahan goncangan yang tinggi. Produk dengan masa pakai yang lama, terutama digunakan pada AC 50Hz / 60Hz tiang tunggal 240 atau dua tiga, empat tiang 415V sirkuit untuk kelebihan dan perlindungan hubung singkat serta untuk peralatan listrik dan penerangan switching yang mati dan mati yang tidak sering dalam kasus normal. Produk mematuhi IEC 60898 & BS 3711.
- Sesuai dengan IEC60898
- Tersedia dalam 1P, 2P 3P, 4P dan 1P + N
- B, C, D kurva tersandung
- Hingga 500V AC.
NBE7 MCB menggabungkan fungsi-fungsi berikut:
b Perlindungan sirkuit terhadap arus hubung singkat
b Perlindungan sirkuit terhadap arus berlebih
b Kontrol
b isolasi
Tabel Spesifikasi
| Standar | Nilai saat ini (a) | Tiang | Tegangan (V) | Kapasitas putus (a) |
| BS3871-1 IEC60898 | 1 hingga 40 50 hingga 63 | 1 | 240 | 6000 |
| 2,3,4 | 415 | 6000 | ||
| IEC157-1 | 50 hingga 63 | 1 | 240 | 4000 |
| 2,3,4 | 415 | 4000 | ||
| 1 | 1 | 220/240 | 10000 | |
| 2,3,4 | 220/240 | 20000 | ||
| 2,3,4 | 380/415 | 10000 | ||
| 3 | 1 | 220/240 | 8000 | |
| 2,3,4 | 220/240 | 20000 | ||
| 2,3,4 | 380/415 | 8000 | ||
| 10 hingga 40 | 1 | 220/240 | 7000 | |
| 2,3,4 | 220/240 | 16000 | ||
| 2,3,4 | 380/410 | 8000 | ||
| 50 | 1 | 220/240 | 6000 | |
| 2,3,4 | 220/240 | 10000 | ||
| 2,3,4 | 380/410 | 6000 | ||
| 63 | 1 | 220/240 | 5000 | |
| 2,3,4 | 220/240 | 10000 | ||
| 2,3,4 | 380/410 | 5000 | ||
| Standar | Nilai saat ini (a) | Tiang | Tegangan (V) | Kapasitas putus (a) |
| BS3871-1 IEC60898 | 1 hingga 40 | 1 | 240 | 4000 |
| 2,3,4 | 415 | 4000 | ||
| IEC157-1 | 1 hingga 40 | 1 | 220/240 | 6000 |
| 2,3,4 | 220/240 | 12000 | ||
| 2,3,4 | 380/415 | 6000 |
KONSTRUKSI DAN FITUR
.Kabel saklar sirkuit listrik dengan beban
. Dapat dengan cepat melepaskan operasi energi yang tersimpan
. Dapat beradaptasi dengan perangkat gembok
Indikasi posisi kontak
Arus hubung singkat yang tinggi menahan kapasitas
. Tinggi terang membuat tinggi dan kapasitas melanggar
. Digunakan sebagai saklar utama untuk rumah tangga dan instalasi serupa
DATA TEKNIS
.Pole NO.:1,2,3,4
.Rated Current (A): 1,2,3,4,6,10,16,20,25,32,40,50,63
Frekuensi .Rated: 50 / 60Hz
Tegangan akhir: 230 / 400V AC
.Rated menahan arus: 1000A Dalam lesc
. Daya tahan elektro-mekanis: 1000 Siklus
. Kapasitas pembuatan hubung singkat yang terkait: 4500A, 6000A
.Koneksi Kapasitas: Konduktor kaku 25mm2

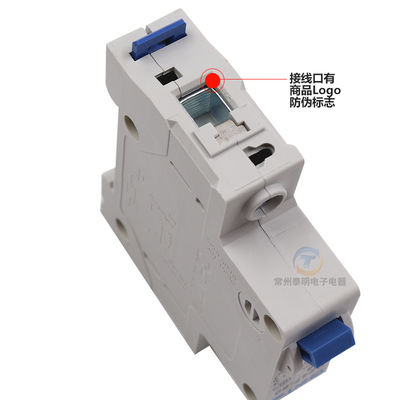

. Terminal Koneksi:
. Terminal sekrup
. Terminal tiang dengan lampu
.Instalasi:
Pemasangan panel
DIMENSI KESELURUHAN & INSTALASI
| Standar | IEC / EN 60898-1 | ||
| Mekanis fitur | Kehidupan listrik | 4000 | |
| Kehidupan mekanik | 10000 | ||
| Tingkat perlindungan | IP20 | ||
| Suhu referensi untuk pengaturan elemen termal | ℃ | 30 | |
| Temperatur sekitar (dengan harian rata-rata ≦ 35 ℃ | ℃ | -5 .. +40 | |
| Temperasi penyimpanan | ℃ | ||
| Instalasi | Jenis koneksi terminal | Kabel // busbar tipe-U / busbar tipe pin | |
| Ukuran terminal atas / bawah untuk kabel | mm2 | 25 | |
| AWG | 18-3 | ||
| Ukuran terminal atas / bawah untuk busbar | mm2 | 25 | |
| mm2 | 18-3 | ||
| Pengetatan torsi | N * m | 2 | |
| In-Ibs. | 18 | ||
| Pemasangan | Pada rel DN EN 60715 (35mm) dengan alat klip cepat | ||
| Koneksi | Dari atas dan bawah |
| Dinilai saat ini Di sebuah) | Koefisien kompensasi suhu pada berbagai suhu operasional | ||||||||
| -10 ℃ | 0 ℃ | 10 ℃ | 20 ℃ | 30 ℃ | 40 ℃ | 50 ℃ | 55 ℃ | 60 ℃ | |
| 6 | 1.2 | 1.14 | 1,09 | 1,05 | 1,00 | 0,96 | 0.8 | 0,75 | 0,7 |
| 10-32 | 1.18 | 1.12 | 1,08 | 1.04 | 100 | 0,96 | 0,92 | 0,88 | 0,84 |
| 40 | 1.16 | 1.12 | 1.07 | 1.03 | 1,00 | 0,97 | 0,87 | 0,83 | 0,80 |
| Standar | IEC / EN 60898-1 | ||
| Kelistrikan fitur | Dinilai saat ini dalam | SEBUAH | 6,10,16,20,25,32,40,50,63 |
| kutub | 1P, 2P, 3P, 4P | ||
| Nilai tegangan Ue | V | 230/400 | |
| Tegangan isolasi Ui | V | 500 | |
| Nilai frekuensi | Hz | 50 / 60Hz | |
| Dinilai kapasitas putus | KA | 6000 | |
| Dinilai tahan terhadap tegangan (1.2 / 50) UimpStandard | V | 4000 | |
| Tegangan uji dielektrik di ind, Fred, selama 1 menit | KV | 2 | |
| Tingkat polusi | 2 | ||
| Pelepasan Themo-magnetic characteristis | B, C, D |
