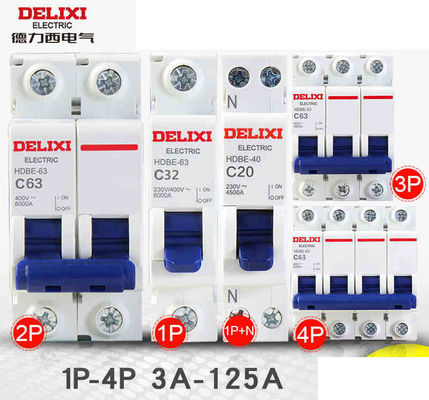

Delixi HDBE Miniatur Pemutus Sirkuit Industri 1 ~ 63A 80 ~ 125A 1P 2P 3P 4P AC230 / 400V
Detail Produk
| Model: | HDBE-63, HDBE-40 | Tiang: | 1,2,3,4 |
|---|---|---|---|
| Volt: | 1P, 2P-220/230 / 240V, 3P, 4P-380 ~ 415V | Hz: | 50 ~ 60Hz |
| Tahap: | 1/3 | Standar: | EN / IEC60898, IEC60947 |
| Sertifikasi: | CCC, CE, GS etc. | Melanggar kapasitas: | Ics = Icn = 6000A |
| Kurva perjalanan termal: | B, C, D | Kasus Bahan: | Nylon PA6 dapat didaur ulang |
| Kabel: | blok terminal, saluran busbar dll. IP20B | Perlindungan sengatan listrik: | Kelas II |
| Mekanik kehidupan: | 20.000 | Kehidupan listrik: | 10.000 |
| Menyoroti |
jenis industri pemutus sirkuit,pemutus sirkuit kasus dibentuk |
||
Deskripsi Produk

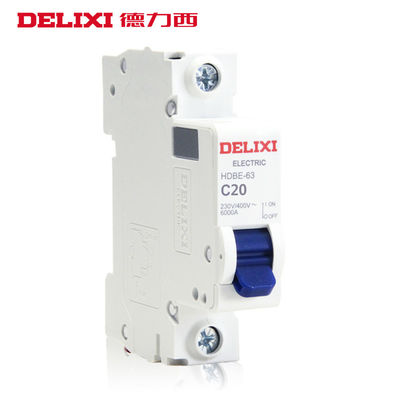

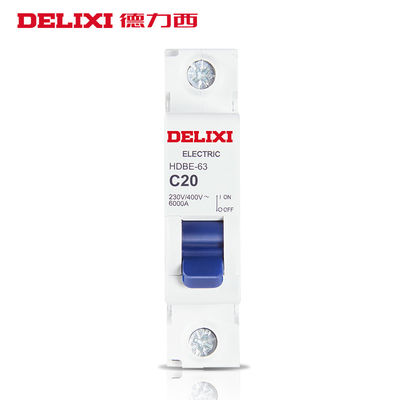

MCB HDBE-63, HDBE-40
AC Gunakan Pemutus Sirkuit Miniatur 1 ~ 63 A, 80 ~ 125A,
Miniature Circuit Breakers untuk AC Current circuit, menawarkan perlindungan pemasangan distribusi terminal
HDBE adalah pemutus sirkuit mini yang menawarkan perlindungan arus AC. Ini melindungi sirkuit terhadap arus hubung singkat dan arus berlebih.
Pemutus sirkuit mini HDBE digunakan dalam sistem distribusi pencahayaan atau sistem distribusi motor untuk perlindungan kelebihan beban dan hubungan pendek dalam sistem. Produk ini memiliki struktur neoteris, ringan, andal dan unggul dalam kinerja. Ini memiliki kapasitas melanggar tinggi, dapat tersandung dengan cepat, dan kasing serta barang-barangnya diadopsi oleh plastik tahan api dan tahan goncangan yang tinggi. Produk dengan masa pakai yang lama, terutama digunakan pada AC 50Hz / 60Hz tiang tunggal 240 atau dua tiga, empat tiang 415V sirkuit untuk kelebihan dan perlindungan hubung singkat serta untuk peralatan listrik dan penerangan switching yang mati dan mati yang tidak sering dalam kasus normal. Produk mematuhi IEC 60898 & BS 3711.
Sesuai dengan IEC60898
Tersedia dalam 1P, 2P 3P, 4P dan 1P + N
B, C, D kurva tersandung
Hingga 500V AC.
HDBE MCB menggabungkan fungsi-fungsi berikut:
- Perlindungan sirkuit terhadap arus hubung singkat
- Perlindungan sirkuit terhadap arus berlebih
- Kontrol
- isolasi
Tabel Spesifikasi HDBE MCB
Standar | Nilai saat ini (a) | Tiang | Tegangan (V) | Kapasitas putus (a) |
BS3871-1 IEC60898 | 1 hingga 40 50 hingga 63 | 1 | 240 | 6000 |
2,3,4 | 415 | 6000 | ||
IEC157-1 | 50 hingga 63 | 1 | 240 | 4000 |
2,3,4 | 415 | 4000 | ||
1 | 1 | 220/240 | 10000 | |
2,3,4 | 220/240 | 20000 | ||
2,3,4 | 380/415 | 10000 | ||
3 | 1 | 220/240 | 8000 | |
2,3,4 | 220/240 | 20000 | ||
2,3,4 | 380/415 | 8000 | ||
10 hingga 40 | 1 | 220/240 | 7000 | |
2,3,4 | 220/240 | 16000 | ||
2,3,4 | 380/410 | 8000 | ||
50 | 1 | 220/240 | 6000 | |
2,3,4 | 220/240 | 10000 | ||
2,3,4 | 380/410 | 6000 | ||
63 | 1 | 220/240 | 5000 | |
2,3,4 | 220/240 | 10000 | ||
2,3,4 | 380/410 | 5000 | ||
Standar | Nilai saat ini (a) | Tiang | Tegangan (V) | Kapasitas putus (a) |
BS3871-1 IEC60898 | 1 hingga 40 | 1 | 240 | 4000 |
2,3,4 | 415 | 4000 | ||
IEC157-1 | 1 hingga 40 | 1 | 220/240 | 6000 |
2,3,4 | 220/240 | 12000 | ||
2,3,4 | 380/415 | 6000 |
KONSTRUKSI DAN FITUR
. Mampu mengganti rangkaian listrik dengan beban
. Mampu melepaskan operasi energi yang tersimpan dengan cepat
. Dapat beradaptasi dengan perangkat gembok
. Indikasi posisi kontak
. Arus hubung singkat yang tinggi menahan kapasitas
. Kapasitas penerangan dan penerobosan tinggi terang
. Digunakan sebagai sakelar utama untuk rumah tangga dan instalasi serupa
DATA TEKNIS
. Tiang NO.:1,2,3,4
. Nilai Saat Ini (A): 1,2,3,4,6,10,16,20,25,32,40,50,63
. Nilai frekuensi: 50 / 60Hz
. Nilai tegangan: 230 / 400V AC
. Dinilai menahan arus: 1000A Dalam lesc
. Ketahanan elektro-mekanis: 10.000 Siklus
. Nilai kapasitas pembuatan hubung singkat: 4500A, 6000A
. Kapasitas Koneksi: Konduktor kaku 25mm2
. Terminal Koneksi:
. Terminal sekrup
. Terminal pilar dengan lampu
. Instalasi:
. Pemasangan panel
DIMENSI KESELURUHAN & INSTALASI
| Standar |
| IEC / EN 60898-1 |
Mekanis | Kehidupan listrik |
| 5000 |
Kehidupan mekanik |
| 10000 | |
Tingkat perlindungan |
| IP20 | |
Suhu referensi untuk | ℃ | 30 | |
Temperatur sekitar (dengan harian | ℃ | -5 .. +40 | |
Temperasi penyimpanan | ℃ |
| |
Instalasi | Jenis koneksi terminal |
| Kabel // busbar tipe-U / busbar tipe pin |
Ukuran terminal atas / bawah untuk kabel | mm2 | 25 | |
AWG | 18-3 | ||
Ukuran terminal atas / bawah untuk busbar | mm2 | 25 | |
mm2 | 18-3 | ||
Pengetatan torsi | N * m | 2 | |
In-Ibs. | 18 | ||
Pemasangan |
| Pada rel DN EN 60715 (35mm) dengan alat klip cepat | |
Koneksi |
| Dari atas dan bawah |
Dinilai saat ini | Koefisien kompensasi suhu pada berbagai suhu operasional | ||||||||
-10 ℃ | 0 ℃ | 10 ℃ | 20 ℃ | 30 ℃ | 40 ℃ | 50 ℃ | 55 ℃ | 60 ℃ | |
6 | 1.2 | 1.14 | 1,09 | 1,05 | 1,00 | 0,96 | 0.8 | 0,75 | 0,7 |
10-32 | 1.18 | 1.12 | 1,08 | 1.04 | 100 | 0,96 | 0,92 | 0,88 | 0,84 |
40 | 1.16 | 1.12 | 1.07 | 1.03 | 1,00 | 0,97 | 0,87 | 0,83 | 0,80 |
| Standar |
| IEC / EN 60898-1 |
Kelistrikan | Dinilai saat ini dalam | SEBUAH | 6,10,16,20,25,32,40,50,63 |
kutub |
| 1P, 2P, 3P, 4P | |
Nilai tegangan Ue | V | 230/400 | |
Tegangan isolasi Ui | V | 500 | |
Nilai frekuensi | Hz | 50 / 60Hz | |
Dinilai kapasitas putus | KA | 6000 | |
Dinilai tahan terhadap tegangan (1.2 / 50) UimpStandard | V | 4000 | |
Tegangan uji dielektrik di ind, Fred, selama 1 menit | KV | 2 | |
Tingkat polusi |
| 2 | |
Pelepasan Themo-magnetic characteristis |
| B, C, D |
